Datos del producto:
|
| NOMBRE: | Sistema del CNC Vision | Palabra clave: | Aparatos de medición de la longitud de Digitaces |
|---|---|---|---|
| Exactitud: | µm (1.5+L/200) | Meas. Travel: | 300 x 200 x 200 milímetros |
| CCD: | Cámara de alta resolución de SONY Cmos | Resolución: | 0,01 escalas absolutas del μm |
| Operación: | Automático | Repetibilidad: | μm ±2 |
| Resaltar: | Sistemas de inspección visuales de la metrología,Sistemas de inspección visuales lineares,Sistemas de medida ópticos industriales AT3020 |
||

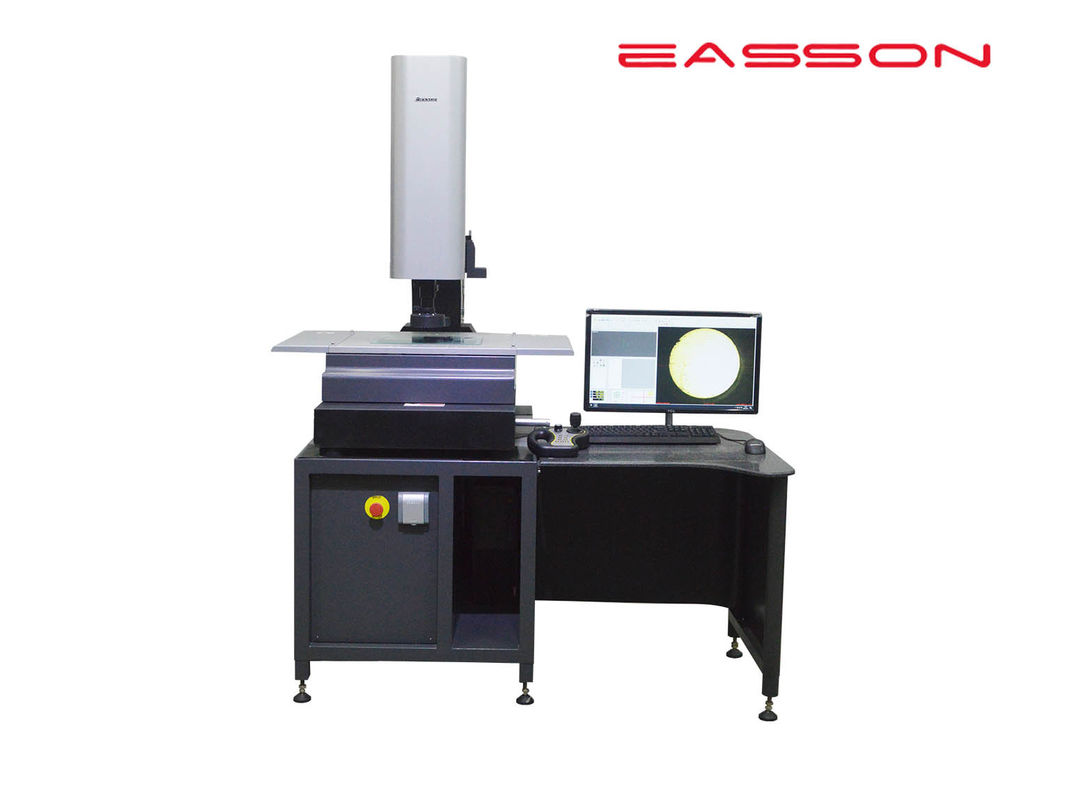

Máquina de medición video del CNC de la estructura del granito de la alta exactitud en la medida plástica
Introducción de productos
EN CNC -3020 que la máquina automática de la medida de Vision se diseña específicamente para la prueba del lote 7 x 24 horas, él está con velocidad, altos effcient y potente.
El eje 3 EN de la serie adoptar el sistema del motor servo de la CA de Easson, reconocido por la industria como uno del sistema más confiable, para asegurarse de la medición de alta velocidad y confiable.
Las características del sistema de AR 3 son como sigue:
Especificación técnica
| Type modelo | AT-3020 | AT-4030 |
| Viaje de medición (milímetros) | 300 x 200 x 200 | 400 x 300 x 250 |
| Dimensión (milímetros) | 1200 x 720 x 1600 | 1250 x 900 x 1600 |
| Tamaño de cristal de la tabla de trabajo (milímetros) | 339 x 239 x 10 | X12 439 x 339 |
| Peso (kilogramos) | 280 | 460 |
| Max Table Load (kilogramos) | 30 | 30 |
| Exactitud de la medida (μm) | 1.5+L/200 | |
| Repetibilidad | μm 2 | |
| Ampliación | Ampliación óptica 0.7-4.5X, ampliación 20-125X de la imagen | |
| Resolución de pantalla de AXIS | 0.00001m m (los 0.01μm) | |
| Sistema de iluminación | Ocho áreas encima de la fuente de luz con el sistema de colocación de dos lasers | |
| Operación | Control automático por el ratón, la palanca de mando o el teclado | |
| Lente | Enfoque automático, lente coaxial óptica del foco automático | |
| Sistema de Vision | Cámara global de alta resolución del obturador de SONY Cmos | |
La alta precisión F3 cerró el zoom auto del lazo
La cosechadora con la alta precisión, escala de alta resolución del anillo desarrollada y diseñada por la lente del F3 de Easson, reacción a circuito cerrado completa de la posición, el error múltiple de la repetición de la imagen causado por el hueco de la transmisión del engranaje se elimina para mejorar la repetibilidad de la medida total.
Lente F3 del eje de Z utilizar a una independiente del control de motor servo hacia arriba y hacia abajo, sin la cubierta de la chapa cualquier movimiento.
Remuneración volumétrica de 21 órdenes
Máquina de medición de Easson Vision usando el sistema de control de la red AR3 que incluyó la remuneración volumétrica de 21 órdenes, con la lectura linear ultra de alta velocidad del codificador y el decodificador incorporado del código absoluto de la escala absoluta de la alta precisión AS-80, proporcionando alta exactitud y la medida de alta resolución.
2D / medida múltiple 3D
Punta de prueba de alta precisión BRITÁNICA del tacto de Renishaw para la medida compuesta 2.a/3D: Medida de la altura, medida de la bola, medida superficial inclinada, medida del grueso, medida de la llanura, medida y otras funciones etc. de lo cuadrado de la medida del tres-coordenada.
