Datos del producto:
|
| NOMBRE: | Máquina de medición video | Palabra clave: | Sistema de medición video |
|---|---|---|---|
| Meas.Accuracy: | μm (1.5+L/200) | Meas. Travel: | 300 x 200 x 200 milímetros |
| CCD: | CCD de alta resolución de SONY Cmos | Resolución de pantalla: | escala absoluta de los 0.01μm |
| Modelo de operación: | Automático | Repetibilidad: | 0.002m m |
| Alta luz: | Vmm máquinas de medición video de Vision,Máquinas de medición del vídeo de SP3020 Vision,Sistemas de Vision de la automatización Vmm del SP 3020 |
||

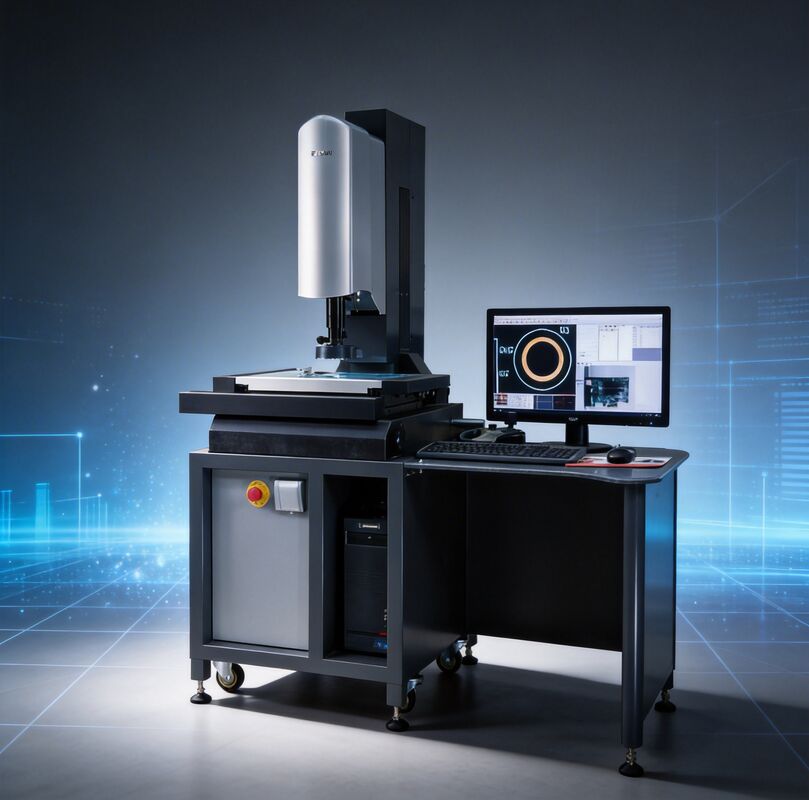

Máquinas de medición automáticas del vídeo de SP-3020 Vision con 3 la escala linear del absoluto de AXIS 0.01μm
Aplicaciones para dispositivos
La máquina de medición video 3020 ESPARTANOS es ampliamente utilizada en la diversa electrónica de la precisión, tecnología de la oblea, herramientas que cortan, plásticos, primaveras, sellando piezas, los conectores, moldes, copiado militar, bidimensional, dibujando, desarrollo de ingeniería, plásticos del metal, tableros del PWB, caucho conductor, metalurgia de polvo, tornillos, piezas del reloj, teléfonos móviles, industria farmacéutica, dispositivos de fibra óptica, ingeniería automotriz, espacio aéreo, universidades, institutos de investigación científica y otros campos tienen una amplia gama de usos.
Principio de funcionamiento
Al poner un objeto en la tabla de trabajo, su imagen se captura y se exporta al ordenador con la transmisión o la iluminación reflectora del dispositivo, entonces usando funciones del software como el vídeo, midiendo así como la tabla de trabajo que traduce, el coordenada que recoge, usuario puede tomar medidas como el círculo, línea, distancia al objeto.
Especificación técnica
| Modelo | SP-3020 | SP-4030 | SP-6050 |
| Viaje de medición (milímetros) | 300x200x200 | 400x300x250 | 600x500x300 |
| Dimensión total (milímetros) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| Tamaño de cristal de la tabla de trabajo (milímetros) | 339x239x10 | 439x339x12 | 648x548x18 |
| Peso (kilogramos) | 280 | 410 | 1700 |
| Max Table Load (kilogramos) | 30 | 30 | 30 |
| Exactitud de la medida (μm) | 1.5+L/200 | 2+L/150 | |
| Repetibilidad (μm) | 2 | ||
| Ampliación | Ampliación óptica 0.7-4.5X, ampliación 20-125X de la imagen | ||
| Resolución de pantalla de AXIS | 0.00001m m (los 0.01μm) | ||
| Sistema de iluminación | Ocho áreas encima de la fuente de luz con el sistema de colocación de dos lasers | ||
| Modelo de operación | Automático, control por el ratón, palanca de mando o teclado | ||
| Lente | Enfoque automático, lente coaxial óptica del foco automático | ||
| Sistema de Vision | Cámara global de alta resolución del obturador de SONY Cmos | ||
Characterisitics
1. Las hachas de X/de Y/de Z 3 de la escala linear absoluta son haber investigado independiente y haber convertido, con una resolución de hasta 0,01 μm
2. La alta precisión F3 cerró el zoom auto del lazo.
3. El regulador diseñado especial del movimiento de la máquina de medición de Vision usando la transmisión de Ethernet, que es sistema eficiente y confiable, puede solucionar la desventaja de la transmisión inestable del USB.
4. El sensor de alta resolución de SONY Cmos del procesador de imagen para asegurar la imagen está claro y sin manchar.
5. La fuente de luz para arriba usando ocho áreas dividió el sistema de iluminación del control independiente, y el elemento luminescente usando el LED de poca atenuación para ampliar vida laboral.
6. El software multifuncional de la medida, los resultados de la medida puede ser salida a DXF, a la palabra, a Excel, al pdf y a otros formatos.
La alta precisión F3 cerró el zoom auto del lazo
La cosechadora con la alta precisión, escala de alta resolución del anillo desarrollada y diseñada por la lente del F3 de Easson, reacción a circuito cerrado completa de la posición, incluye la función de iluminación coaxial, la imagen que el error múltiple de la repetición causado por el hueco de la transmisión del engranaje se elimina para mejorar la repetibilidad de la medida total.
Remuneración volumétrica de 21 órdenes
La máquina de la medida de Easson Vision usada con el sistema de control de la red de la serie de AR que es remuneración volumétrica incluida de 21 órdenes, con la lectura linear ultra de alta velocidad del codificador y EAD incorporados (decodificador absoluto de la escala) permiten que el sistema de serie de AR utilice la escala absoluta de la alta precisión AS-80, proporcionando alta exactitud y la medida de alta resolución.
2D / medida múltiple 3D
Easson tres series de máquinas de medición de la visión puede cooperar con la punta de prueba de alta precisión BRITÁNICA del tacto de Renishaw para la medida múltiple 2.a/3D. La medida 3D de la punta de prueba se puede mezclar con la 2.a medida del sistema de la proyección de imagen. El mismo sistema coordinado se utiliza para la medida 2.a/3D en la combinación perfecta y fácil.
