Introducción al producto

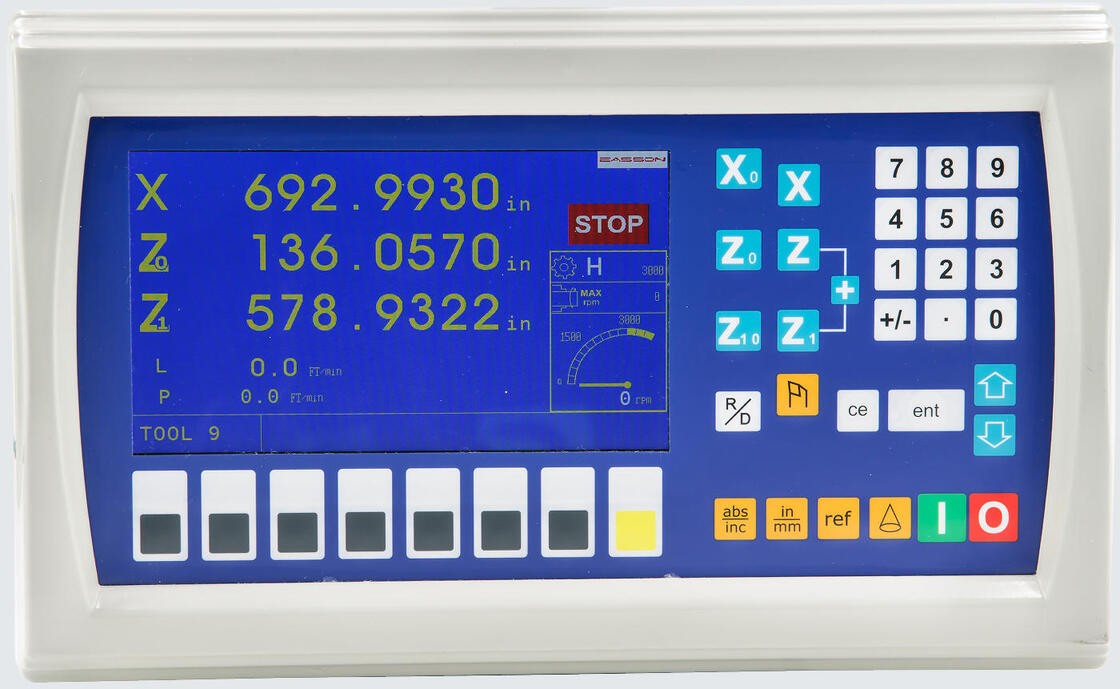

El Sistema de lectura digital para torno de velocidad constante Easson ES-14B es una LECTURA digital LCD profesional diseñada específicamente para aplicaciones de mecanizado de precisión en tornos preestablecida.
A diferencia de las lecturas digitales tradicionales que solo muestran la posición del eje, el ES-14B integra control de velocidad del husillo, monitorización de la velocidad de corte de superficie lineal y retroalimentación del codificador, lo que permite al operador mantener condiciones de mecanizado óptimas durante las operaciones de torneado.
El sistema admite control de velocidad de superficie constante (CSS), lo que permite que la velocidad del husillo se ajuste automáticamente según el diámetro de la pieza durante el mecanizado. Esto garantiza que la velocidad de corte permanezca constante, mejorando la calidad del acabado superficial y la vida útil de la herramienta.
El DRO ES-14B emite una señal de control de 0-10V al inversor del husillo, lo que permite la regulación directa de la velocidad de rotación del husillo tanto para modos de control automático como manual preestablecida.
Con sus funciones inteligentes específicas para tornos como suma del eje Z, memoria de compensación de herramienta y conmutación de visualización de radio/diámetro, el ES-14B mejora significativamente la eficiencia del mecanizado y reduce los errores del operador.
Diseñado para entornos industriales, el sistema DRO cumple con los estándares EMC internacionales, lo que garantiza un funcionamiento fiable en talleres de máquinas herramienta.
Características principales
Control de velocidad de superficie constante (CSS)
El sistema de lectura digital ES-14B ajusta automáticamente la velocidad del husillo en función del diámetro actual del eje X para mantener una velocidad de corte constante durante las operaciones de torneado.
Esta función mejora:
Teclas y botones de función principales
Control automático y manual de RPM
El DRO proporciona dos modos de control del husillo:
Modo RPM AUTO
La velocidad del husillo se controla automáticamente según la velocidad de corte de superficie lineal preestablecida.
Modo RPM MANUAL
La velocidad del husillo se controla utilizando el dial de ajuste de velocidad del DRO.
Este sistema de control flexible permite a los operadores elegir el modo de funcionamiento más adecuado según la tarea de mecanizado.
Control del inversor del husillo de 0-10V
El ES-14B emite una señal de control analógica de 0-10V directamente al inversor del husillo, lo que permite un control electrónico preciso de la velocidad del husillo.
Esto permite una integración perfecta con los sistemas de accionamiento de tornos modernos.
Visualización de la velocidad de corte de superficie lineal
El DRO muestra directamente la velocidad de corte lineal (m/min) durante el mecanizado, lo que permite a los operadores monitorizar las condiciones de corte en tiempo real.
Función de suma de ejes Z y Z1
Para tornos grandes equipados con dos escalas longitudinales, el ES-14B admite suma de ejes, lo que permite combinar las lecturas de los ejes Z y Z1 y mostrarlas como un único valor.
Esto mejora la precisión del posicionamiento de la herramienta.
Aplicaciones
El sistema DRO de velocidad constante ES-14B se utiliza ampliamente en:
-
mecanizado de precisión en tornos
-
talleres de corte de metales
-
fabricación de moldes
-
mecanizado de componentes de automoción
-
torneado de componentes aeroespaciales
-
fabricación mecánica general
Especificación técnica
| Número de modelo |
ES14B CS |
| Número de ejes |
Cuatro ejes |
| Visualización del eje |
1µm, 5µm |
| Entrada de señal |
Señal de cuadratura A / B |
| Fuente de alimentación |
110 Voltios - 220 Voltios |
| Peso (kg) |
2,5 |
|
Entrada máxima
|
2 MB Hz |
| Temperatura de funcionamiento |
0°C - 45°C |
| Temperatura de almacenamiento |
-40°C - 55°C |
| Humedad relativa |
≤ 95% |
| Entradas |
2 o 3 codificadores lineales |
| Estándar EMC |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Equipo de prueba EMC
Para asegurarnos de que todos los productos Easson DRO puedan cumplir con las especificaciones estándar de EMC, contamos con un conjunto completo de probadores de inmunidad ESD para pruebas EMC.
Prueba de envejecimiento
La prueba de envejecimiento puede verificar si los productos tienen defectos en el proceso, diseño, material y otros aspectos. Podemos utilizar esta prueba para revisar rápidamente el diseño del producto y mejorar la calidad y la vida útil del producto.
Sistema de lectura digital
Los parámetros básicos del ES-14B se incluyen a continuación:
| Centrado (1/2)Radio / Diámetro para cada eje |
| Visualización métrica / en pulgadas (mm / pulgada) |
| Absoluto / incremental (ABS / INC) |
| Memoria de apagado (30 subdatos) |
| 199 subdatos |
| Memoria de referencia (REF) |
| Definición de pines del puerto de control de señal Easson CS DRO (DB9) |
Pin No.
| Nombre de la señal |
Descripción / Notas |
Pin 1 |
| Inversor 10V |
Señal del inversor (+10V) |
Pin 2 |
| Inversor 0V |
Señal del inversor (0V / GND) |
Pin 3 |
| — |
No utilizado / Reservado |
Pin 6 |
| — |
No utilizado / Reservado |
Pin 6 |
| — |
No utilizado / Reservado |
Pin 6 |
| 5V (Sensor de conmutación RPM) |
Suministro de +5V para el sensor de conmutación RPM |
Pin 7 |
| Sensor Hall |
Entrada de señal del sensor Hall |
Pin 8 |
| Señal de marcha alta / baja |
Señal de control de marcha alta/baja |
Pin 9 |
| 0V (Tierra común) |
Tierra para el sensor de conmutación RPM y 0V H/L |
(dos cables de señal)Observaciones / Notas de cableado |
Conexión del inversor:
-
Pin 6 y Pin 9Conexión de marcha alta/baja:
-
Pin 6 y Pin 9El DRO CS de Easson admite un sensor PNP normalmente abierto de 5V.
-
Pin 6, Pin 9, Pin 9El DRO CS de Easson admite un sensor PNP normalmente abierto de 5V.
-
